児童/生徒の皆さんは今日が夏休み最後の日。

妹弟は別に慌ててなさそうだけど( ´∀｀)

 < 本日漂白剤8日目
PC-9801BX3フロント系とNECバスマウスの黄ばみ落としは順調

では工作。

 < AT955
フロッピィディスクドライブの動作テスト。
ドライブに問題なし。実用するにはフラットケーブルの延長の必要あり。

まあこのPCは夏季限定で弟に貸し与えているものだがｗ
ぶっちゃけ、Pen4は爆熱でスリムケースもあって耐熱稼働テスト兼ねていたり(^^ゞ

 < FDDケーブル
PC-9801用に。ピン数が26pin/30pin/34pinのケーブル。
これで26pinのFDD(FD1138T)と34pinのFDD(FD1157Cなど)が共存できたらいいなぁ(未確認)。

DreamcastのキーボードをUSB化してしまう工作。

要は市販USBキーボードの中身をそのまま移植します。

USB化したことによってUSBハブが追加され、2つUSBの穴を開けなければいけません。

 < 下穴(2mm)

 < 大穴(6.5mm)

 < USBハブ

 < 左側も同様
USB端子を入れる都合で隙間が開いてるけど配線・固定後パテで埋めるよー

でもってメインの制御基板。こいつがどうしても中に収まらない。

☢WARNING☢ ☢WARNING☢ ☢WARNING☢

じゃあ、基板は外（ぉ

 < キーボード裏
ドリルとリューターで簡単穴あけ(あとで隠すので雑ｗ)

 < 基板セット
基板はこのような実装になります。

 < 基板セット
内側から見た基板+USB端子

今日は写真撮るのに疲れた。明日配線と固定。

覚えていたらな（ぉ

HKT-7600にNECの型番不明キーボードを仕込むという改造をしているが…

基板が中に入りません(笑)

基板を長い方向に真っ二つにして切れたパターンをすべて繋ぐほど気力がないので
キーボードの裏に基板スペースを付けてしまおうか

本日の工作:バスマウス変換(D-sub9=miniDIN9)コネクタの製作

ツギハギ(中古品を切断利用)なのでカラーリングは気にしない方向で

 < 配線途中
全部色が違うｗ これはミスマッチすぎる

 < 完成
端子に配線を半田付けしてソケットにボンド注入後固定

固定はそのままネジ(オネジメネジ)で固定したが…
マウスに使ったらうまい具合に干渉しなかったのでこのまま使用することに。

ボンド固定は中身割らないとわからない(割ったら固定意味なし)が
ネジで締め付け固定なら保証になるだろうし何より邪魔じゃない。

メモ:本日漂白剤3日目

今日は電源装置の修復

 < ヒューズ交換

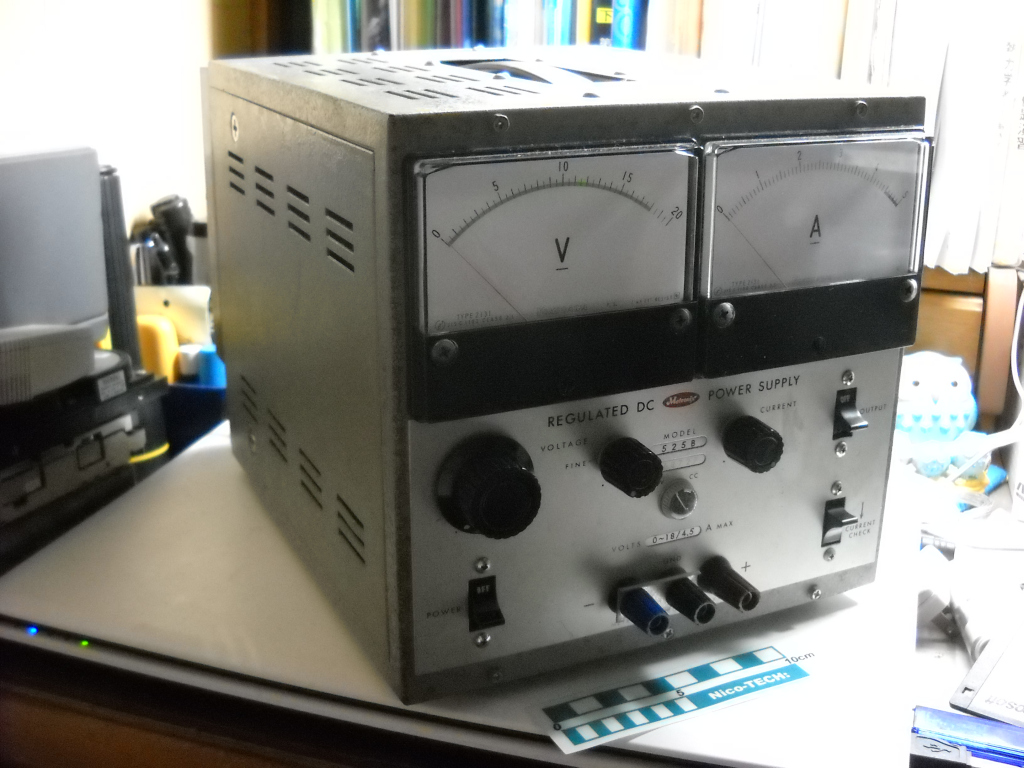

可変直流電源装置 Model 525B (0-18V 4.5A)
あまりひねりなく修復。

※この電源の解説
過電流制限の設定可能。非常に大きく(H200 W210 D280 mm)取り回しが困難。
そのせいでDM-330MVの届かないところ(0-5V 15-18V付近)で
アンペアオーダーなときににか使用しない。
最近は無線LAN親機の実験(3.3V 1.5A)に使用した。

 < 半田付け

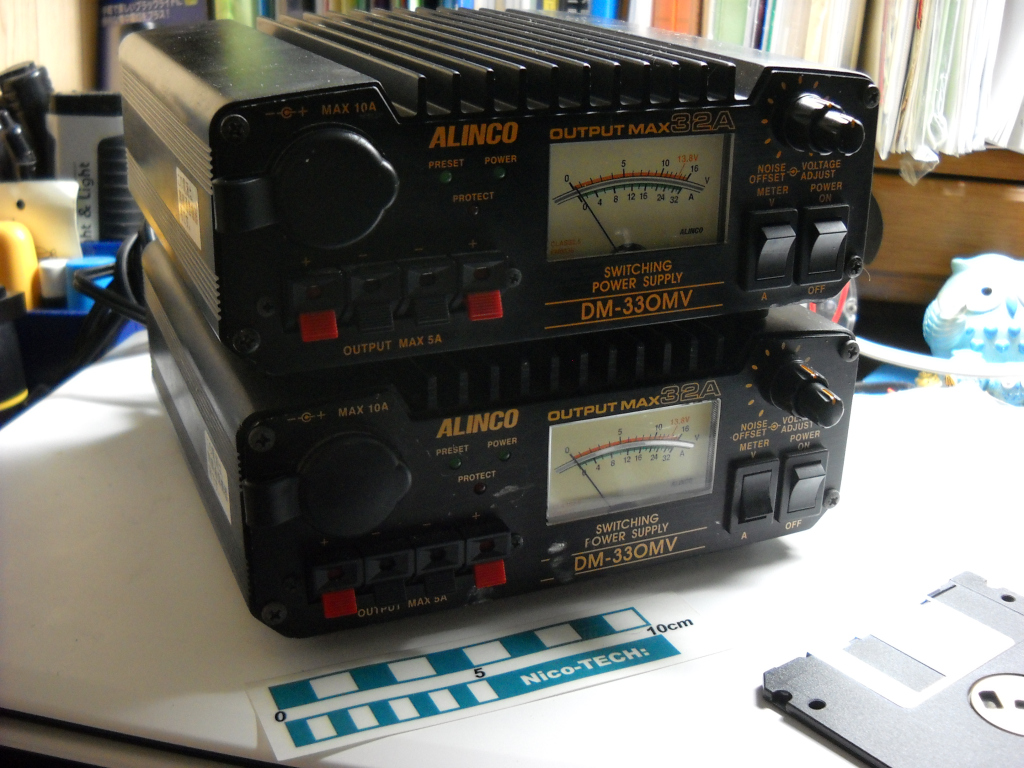

可変直流電源装置 DM-330MV (5-15V 30A)
少々修理が厄介だった、

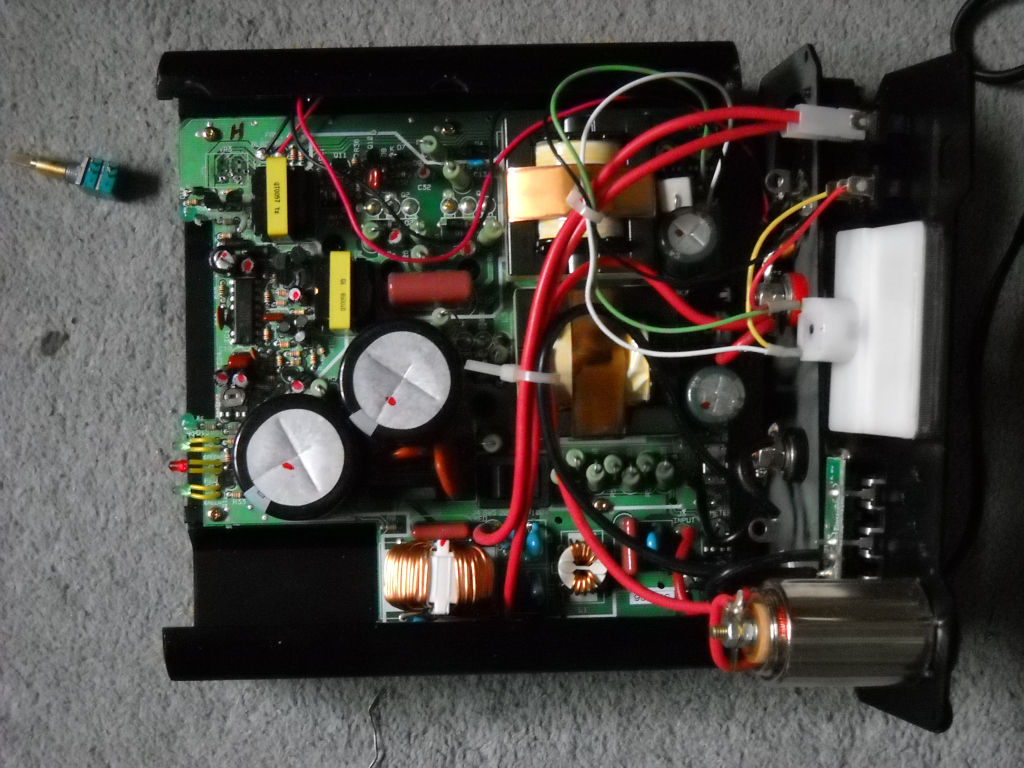

 < 開腹

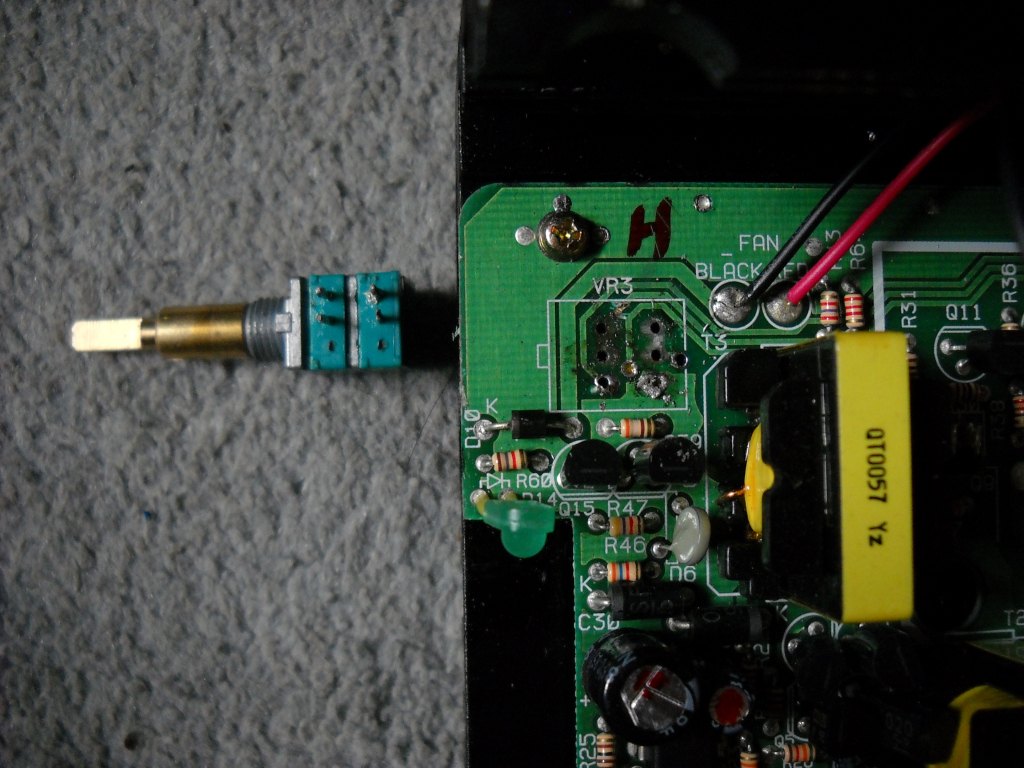

二段可変抵抗(電圧調整/ノイズ周波数シフト)がパターンごともぎれていた。
2台とも同じ症状だが、一台は重症だった。可変抵抗の足がもぎれてるΣ(´∀｀；)

 < もぎれていた方
仕方ないのでもぎれていた方は残った足を使って"逆に"接続。
→操作が逆転(右回転で電圧低、左回転で電圧高)

特殊な(取り揃えのない)部品だから今はこのぐらいしか修復不可能。
ってか可変抵抗にシャーシつけてくれよ、これツマミの衝撃がパターン直撃じゃないか。

※この電源の解説
DM-330MVはピーク32A(常時30A)流せるのは便利。ちゃんと過電流制限付。
しかもコンパクト(H75 W125 D200 mm)。弱点は5V以下が出せないこと。
2連(直列単電源)で使用するときもあるが今までのところ問題発生せず。
ジャンクPCの充電に活躍中。
